Intégrer des panneaux solaires dans une installation électrique conforme en milieu professionnel
L’autoconsommation solaire séduit de plus en plus d’entreprises, qu’elles soient tertiaires ou industrielles. Gain économique, image responsable, indépendance énergétique… Les atouts sont nombreux. Mais pour garantir la sécurité des personnes et des biens, l’intégration des panneaux photovoltaïques doit respecter des exigences strictes, notamment celles de la norme NF C 15-100. Lyndra-LGI vous guide pas à pas pour réussir une installation conforme, performante et adaptée à votre environnement professionnel.
Pourquoi l’autoproduction solaire séduit de plus en plus les professionnels ?
Face à la hausse durable des prix de l’électricité, produire sa propre énergie devient une stratégie rentable. Les entreprises tertiaires et industrielles y voient un levier concret pour réduire leurs charges d’exploitation tout en maîtrisant leur empreinte carbone.
En parallèle, les dispositifs de soutien comme la prime à l’autoconsommation, la revente du surplus ou les exonérations fiscales renforcent l’intérêt économique. L’installation de panneaux photovoltaïques valorise aussi l’image de l’entreprise auprès de ses clients et partenaires.
Mais au-delà de la rentabilité, c’est la possibilité d’intégrer une énergie décentralisée, locale et prévisible qui séduit. À condition, bien sûr, de garantir une parfaite conformité électrique dès la conception de l’installation.
Ce que dit la norme NF C 15-100 sur les installations photovoltaïques
La norme NF C 15-100 définit les règles à suivre pour toutes les installations électriques basse tension en France. Elle s’applique aussi aux systèmes photovoltaïques lorsqu’ils sont raccordés à un bâtiment professionnel. L’objectif : garantir la sécurité des personnes, des biens et la fiabilité de l’installation.
Depuis sa mise à jour d’août 2024, la norme intègre de nouveaux éléments spécifiques aux installations solaires, en cohérence avec le guide technique UTE C15-712-1, qui détaille les exigences pour les systèmes PV raccordés au réseau.
Voici les points essentiels à retenir :
- Sectionnement obligatoire du circuit photovoltaïque côté courant continu (DC) et côté alternatif (AC).
- Protection contre les surtensions (parafoudre) obligatoire dans de nombreux cas, en particulier si l’installation est extérieure ou dans une zone orageuse.
- Dispositifs différentiels adaptés : les circuits PV doivent être protégés par des différentiels de type A ou F, car les onduleurs génèrent des courants de défaut spécifiques.
- Accessibilité des dispositifs de coupure : un interrupteur permettant de désactiver rapidement le circuit PV doit être facilement repérable et accessible.
Enfin, toute installation solaire doit être validée par le Consuel avant sa mise en service, pour attester de sa conformité aux normes.
👉 Important : la norme fait la distinction entre les exigences obligatoires (à respecter absolument) et les recommandations techniques (fortement conseillées mais non imposées). Un bureau d’études comme Lyndra LGI est en mesure de vous guider sur ces subtilités.

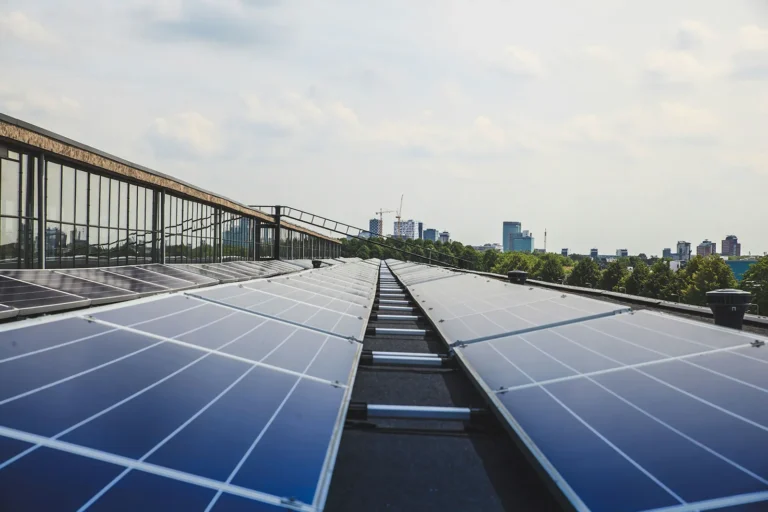

Cas 1 : Bâtiment tertiaire avec une installation solaire ≤ 36 kWc
Objectifs et choix techniques
Dans le tertiaire (bureaux, commerces, établissements publics), les installations photovoltaïques visent généralement l’autoconsommation partielle, avec ou sans revente du surplus.
Ce type d’installation (< 36 kWc) reste techniquement accessible, avec un dimensionnement simple : quelques dizaines de panneaux en toiture, un ou deux onduleurs, et un raccordement au tableau existant.
Le choix de l’onduleur est stratégique :
- Onduleur centralisé : plus économique, mais moins flexible.
- Micro-onduleurs : plus adaptés en cas d’ombrages ou de toitures complexes.
À ce stade, il est essentiel d’anticiper la compatibilité électrique avec l’existant : équilibre des phases, protections, espace disponible dans le tableau principal.
Ce sont des installations légères, mais elles doivent déjà respecter toutes les exigences normatives, notamment en matière de sécurité et de coupure.
Points clés de conformité électrique
Équipement | Obligatoire | Rôle et remarques spécifiques ≤ 36 kWc |
Disjoncteur principal de protection (D1) | ✅ | Protège contre les surintensités côté AC. Fait aussi office de point de coupure principal de la production PV. Son calibre doit être adapté à la puissance de l’onduleur. |
Sectionneurs DC/AC | ✅ | Coupure manuelle sécurisée côté DC (entre panneaux et onduleur) et côté AC (entre onduleur et tableau). Non protecteurs, mais exigés pour la maintenance. |
Interrupteur différentiel (type A ou F) | ✅ | Protège les personnes contre les défauts d’isolement. Le type A est souvent suffisant, le type F est recommandé en présence de charges électroniques ou IRVE. |
Parafoudres (SPD) | ⚠️ Oui dans certains cas | Obligatoires si l’installation est en toiture, en zone AQ2, ou si le bâtiment présente un risque de surtension (lignes aériennes, structure métallique). |
Tableau divisionnaire photovoltaïque | 🔸 Recommandé | Pas obligatoire, mais pratique pour regrouper les protections spécifiques PV (surtout si l’espace dans le TGBT est limité). |
Mise à la terre + liaison équipotentielle | ✅ | Obligatoire pour tous les châssis métalliques, onduleurs, rails, coffrets… selon la norme et les distances. Section du conducteur à vérifier. |
Protection de découplage | ⚠️ Souvent intégrée | Généralement intégrée à l’onduleur pour les puissances ≤ 36 kWc. À vérifier sur la fiche technique du matériel. |
Supervision / suivi de production | 🔸 Recommandée | Application ou portail en ligne pour suivre la production, détecter les défauts et optimiser l’autoconsommation. |
Étiquetage / signalisation | ✅ | Étiquettes normalisées sur les coffrets, coupures, disjoncteurs. Obligatoire pour le contrôle Consuel. |
Attestation de conformité Consuel | ✅ | Demande simplifiée par rapport au >36 kWc, mais les exigences de sécurité restent les mêmes (coupe-circuit, étiquetage, documentation). |
Exploitation et maintenance
Une fois l’installation en service, la gestion ne s’arrête pas là. Même de petite puissance, une centrale solaire nécessite un suivi rigoureux pour assurer performance et sécurité.
- Suivi de production : la majorité des onduleurs proposent un portail ou une application permettant de visualiser la production, l’autoconsommation et les éventuelles anomalies.
- Déclaration Enedis : pour une puissance ≤ 36 kVA, la procédure de raccordement est simplifiée (CRAE). Il est possible d’injecter le surplus avec un compteur Linky et de bénéficier de la prime à l’autoconsommation.
- Maintenance préventive : une vérification annuelle est recommandée :
- Inspection visuelle des câbles, coffrets et connecteurs.
- Nettoyage éventuel des modules.
- Contrôle de l’isolement et des dispositifs de protection.
- Journal de maintenance : il est conseillé de tenir à jour une fiche de suivi technique, en lien avec le dossier d’ouvrage exécuté (DOE).

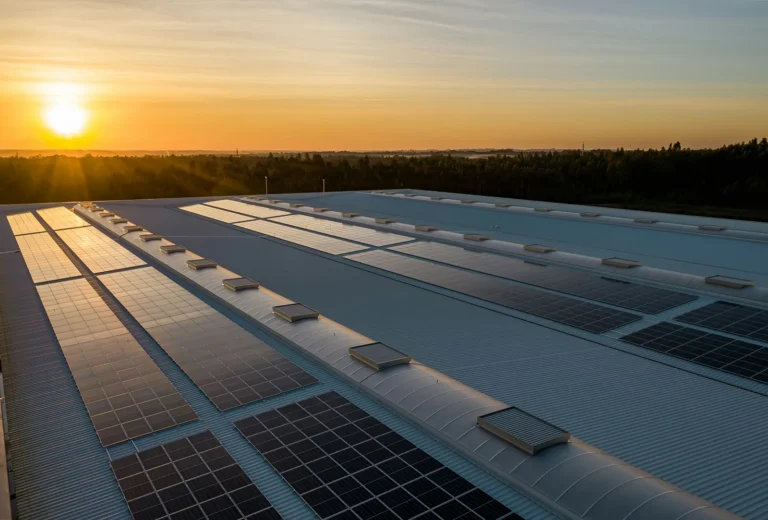

Cas 2 : Installation industrielle avec puissance > 36 kWc ou multi-toitures
Contraintes supplémentaires à anticiper
Dans le secteur industriel, les installations photovoltaïques dépassent souvent 36 kWc, voire 100 kWc. À ces puissances, les exigences techniques et réglementaires deviennent plus strictes.
- Dimensionnement sur mesure : un audit électrique est indispensable pour analyser les courbes de charge, définir la puissance optimale, et anticiper les pics de consommation ou d’injection.
- Qualité du réseau : une installation mal dimensionnée peut provoquer des perturbations (harmoniques, surtensions, déséquilibres). Il faut garantir un facteur de puissance correct, et limiter les injections parasites vers le réseau.
- Études spécifiques : au-delà de 36 kWc, une demande de raccordement réglementée doit être déposée auprès d’Enedis. Celle-ci impose le respect d’un cahier des charges technique, incluant une étude d’impact réseau et le dimensionnement précis des protections de découplage. Cette étude est réalisée par le bureau d’études ou l’installateur, et soumise à validation par Enedis avant tout raccordement.
À ce niveau, un bureau d’études spécialisé est indispensable pour garantir à la fois la performance énergétique et la conformité réglementaire.
Contraintes électriques renforcées
Équipement | Obligatoire | Rôle et remarques spécifiques > 36 kWc |
Disjoncteur principal de protection (D1) | ✅ | Protection contre les surintensités, calibré selon le courant admissible. Il sert aussi de dispositif de découplage en cas de défaut. |
Sectionneurs DC/AC | ✅ | Permettent la mise hors tension manuelle du champ PV (DC) et de la sortie onduleur (AC). Obligatoires mais non protecteurs. |
Interrupteurs différentiels (type A ou F) | ✅ | Installés côté AC, adaptés aux courants de fuite non sinusoïdaux générés par les onduleurs. Type F recommandé si présence de charges variables ou IRVE. |
Parafoudres (SPD) | ✅ | Obligatoires dès lors que le bâtiment est en zone AQ2 ou que l’installation dépasse certains seuils de puissance. Positionnés sur les circuits DC et AC. |
Protection de découplage (EN 50549-1) | ✅ | Requise si la puissance injectée dépasse 36 kVA. Elle peut être intégrée à l’onduleur ou installée en tant que relais de découplage externe, avec contrôleur tension/fréquence. |
Tableau divisionnaire photovoltaïque | ✅ | Fortement conseillé voire indispensable pour centraliser les protections : disjoncteurs string, parafoudres, dispositifs de coupure, etc. |
Surveillance / supervision technique (GTC ou supervision dédiée) | ✅ | Recommandée pour la détection des pannes, l’optimisation de la production, la gestion multi-string ou multi-onduleurs. |
Mise à la terre + liaisons équipotentielles | ✅ | Doit respecter les distances, sections et résistances prévues dans la norme. Intégration soignée dans le réseau de terre existant. |
Étiquetage et signalisation normalisée | ✅ | Obligatoire pour tous les circuits PV, dispositifs de coupure, protections, selon les règles de la NFC 15-100 et UTE C15-712. |
Étude de sélectivité et de coordination des protections | 🔸 Recommandée | Permet de garantir que seul le circuit concerné est coupé en cas de défaut. Fortement recommandée en cas de plusieurs sources ou usages sensibles. |
Étude de raccordement Enedis (CRAE) | ✅ | Doit être réalisée par le bureau d’études ou l’installateur. Elle comprend l’analyse de l’injection, les protections de découplage, les conditions de raccordement. |
Contrôle Consuel + attestation de conformité | ✅ | Nécessite un schéma unifilaire clair, un dossier technique complet, et une vérification sur site des coupures, protections, étiquetages et accès. |
En résumé : ce qui change réellement > 36 kWc
- On ne change pas le type d’équipements, mais leur dimensionnement, leur paramétrage et leur coordination deviennent plus stricts.
- L’apparition d’un dispositif de découplage externe certifié (ex. protection par relais de découplage) est une grande différence.
- L’étude préalable de raccordement est incontournable.
- La documentation devient plus lourde : schémas, calculs de chutes de tension, sélectivité, étude d’impact réseau.
Raccordement au réseau & procédures administratives
Au-delà de 36 kWc, le raccordement de l’installation photovoltaïque à Enedis nécessite une procédure complète, plus encadrée que pour les petites puissances.
1. Demande de raccordement : il faut déposer un dossier auprès d’Enedis (via le portail Soleil) pour obtenir une Convention d’Accès et d’Exploitation (CAE). En fonction de la puissance et du point de livraison, cela peut inclure :
- une étude de faisabilité réseau ;
- des travaux de renforcement ou de poste de transformation ;
- des délais plus longs (6 à 12 mois parfois).
2. Compteurs dédiés :
- un compteur de production est requis pour mesurer l’énergie injectée ;
- en compteur de non-consommation peut être demandé pour les installations en vente totale.
3. Consuel renforcé : l’attestation de conformité doit intégrer :
- les schémas unifilaires ;
- la liste du matériel installé ;
- les procès-verbaux de tests (isolement, continuité, protection…).
4. Contrat d’achat : si l’énergie est revendue, il faut signer un contrat OA Solaire avec EDF OA ou un autre acheteur agréé, selon le cas (vente totale ou surplus).
Les erreurs fréquentes à éviter lors de l’intégration
Même avec les meilleures intentions, certaines erreurs peuvent compromettre toute la rentabilité (voire la sécurité) d’un projet photovoltaïque professionnel.
Voici les plus courantes :
- ❌ Ne pas faire appel à un bureau d’études (BE)
C’est l’erreur numéro un. Sans étude sérieuse, on risque un surdimensionnement inutile, un rendement décevant, ou pire, une installation non conforme.
👉 Exemple réel : un promoteur annonçait un bâtiment « 100 % autonome » grâce au solaire, sans aucune preuve technique. Résultat : promesse mensongère, image écornée.
- ❌ Bâcler l’analyse de rentabilité
Trop d’acteurs ne prennent pas en compte les coûts de maintenance (nettoyage, remplacement d’onduleur, etc.) ; la durée de vie réelle (25 à 30 ans, avec pertes de performance) ; l’évolution des tarifs de rachat. Un bon projet solaire s’évalue sur le long terme, pas sur un simple retour sur investissement à 5 ans. Parfois, une bonne installation photovoltaïque est celle qu’on ne fait pas !
- ❌ Oublier le pilotage énergétique
Une installation non pilotée = pertes. Il faut prévoir dès la conception : un système de gestion technique centralisée (GTC) ou de supervision ; le suivi des consommations en temps réel ; des alertes en cas de défaillance.
- ❌ Négliger la conformité électrique
Exemple : utiliser un différentiel type AC au lieu d’un type A pour le circuit PV, ou oublier les coupures manuelles accessibles.
- ❌ Improviser les longueurs de câbles ou l’implantation
Cela entraîne des chutes de tension, des risques thermiques, ou une non-conformité au Consuel.
Pourquoi faire appel à Lyndra LGI pour votre installation photovoltaïque ?
Intégrer du photovoltaïque dans un bâtiment professionnel, ce n’est pas juste poser des panneaux. C’est un projet électrique complexe, qui doit être pensé dans sa globalité : sécurité, conformité, performance, rentabilité.
L’un de nos associés a travaillé sur des centrales solaires au sol à grande échelle.
Il a également étudié comment l’énergie solaire peut alimenter un réseau électrique de manière stable et fiable, sans coupures ni surtensions.
💡 Ce type d’expérience permet aujourd’hui à Lyndra LGI de mieux anticiper les comportements électriques d’une installation solaire, même dans un bâtiment existant. Résultat : des projets plus sûrs, mieux dimensionnés, et plus durables.
En clair ? Nous savons optimiser le comportement électrique de votre installation pour éviter les coupures, les pertes ou les fausses promesses.
📞 Besoin de sécuriser votre projet solaire ? Contactez-nous.
